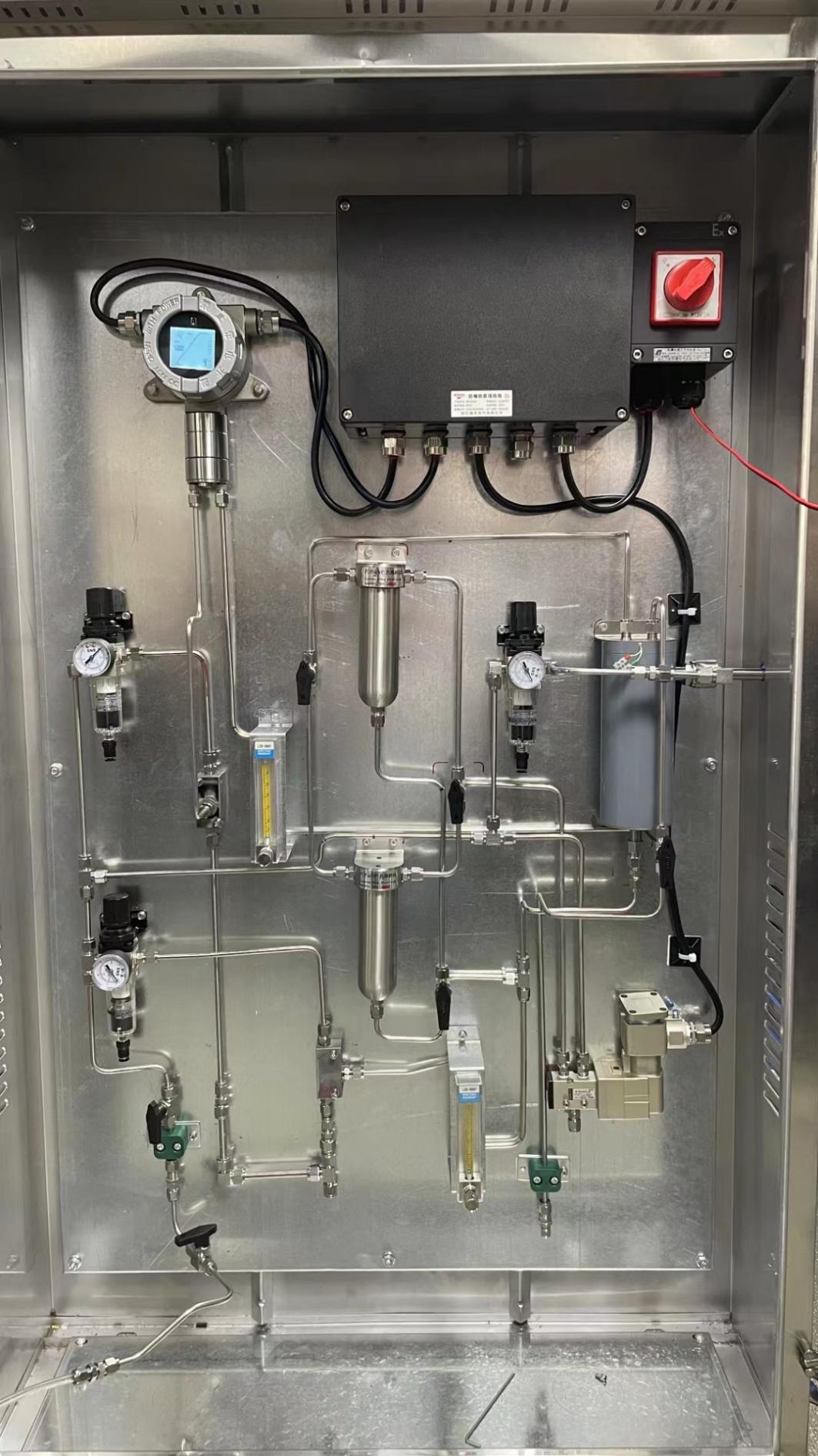

箱体材质：304不锈钢；气路管道材质：304不锈钢管

外观尺寸：890×340×1450mm(L×W×H)

防护等级：箱体外壳IP34，内部检测仪IP65

仪器重量：80kg

使用环境温度：0℃-50℃

使用环境湿度：＜95%RH

样气输入温度：前端＜1200℃，后端进入预处理箱体前＜60℃。

样气流量：采样流量约为120L/H

过滤器过滤精度1-5微米

降温除水样气输出温度：4-8℃（环境温度约25℃时实验测出）

样气接口尺寸：Φ6卡套接口

仪表风（压缩气体）接口尺寸：Φ6卡套接口

排水排气返回气接口尺寸：Φ8卡套接口

标准气体接口：Φ6快拧接口

仪表风气压要求：≥0.5MPa，＜0.9MPa

工作电压：DC24V供电

功率： ＜40W

检测仪信号输出方式：RS485接口的数字信号（MODBUS RTU协议）和三线制的4-20mA模拟信号两种方式

预热时间： ＜5min

日常维护

定期检查仪表风压力是否满足系统正常工作，减压阀是否正常工作。

定期检查检测仪流量计和返回流量计是否在正常的流量范围。

定期检查过滤器滤芯脏污程度，如果污染、堵塞应及时更换。

滤芯尺寸：长度75*外径30*内径20，可选用PE高分子滤芯、陶瓷滤芯、四氟滤芯。

定期检查预处理内的检测仪，进行零点和浓度校准。（操作方法可见检测仪的产品说明书）

安装与调试

1.预处理箱体安装

预处理箱体需要安装在一个支架上，电缆线路可从从箱体底部接入。

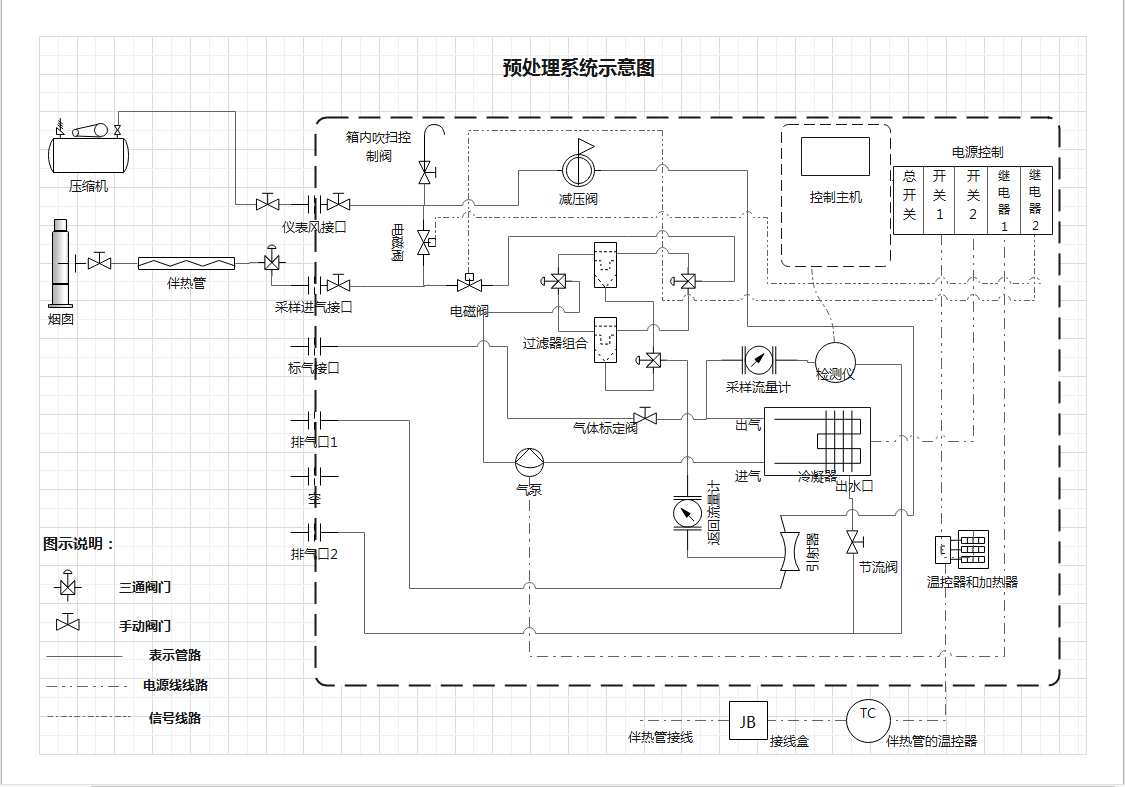

2.预处理管路安装

本预处理系统有三个管路需要在安装现场连接。

连接外部的仪表风、采样进气和返回气管路接口在从箱体右侧。

序号

接口

接头规格

（1）仪表风接口

φ6卡套接头

通过φ6的316不锈钢管接入仪表风气路。

（2）返回气接口

φ8卡套接头

通过φ8的316不锈钢管路接入到相应的气路返回法兰盘接头处。

（3）采样气接口

φ6卡套接头

通过φ8的316不锈钢管路接入到相应的气路返回法兰盘接头处。

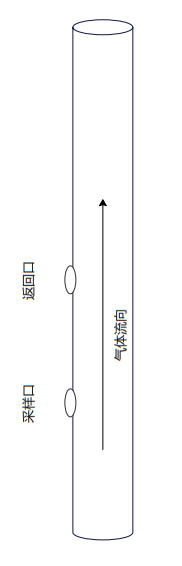

法兰盘在管道或烟囱口的开孔位置说明，根据管道内的气体流向，采样口法兰开孔处在前，返回气法兰开孔处在后，两个孔间隔距离不小于0.5米。例如下图：

3.电器连接与说明

预处理工作电压24VDC供电，电源接入开关盒内。

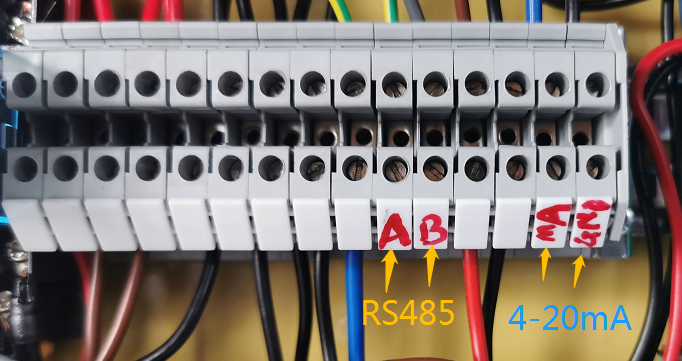

RS485数字信号和4-20mA信号在接线盒内，如下图：

序号

组件名称

数量

1、预处理主体箱柜 1台

2、316不锈钢管φ6规格 24米

3、316不锈钢管φ8规格 24米

4、法兰盘一对及配套螺栓螺母（含φ10采样头）2套

5、Φ10卡套转φ6卡套转接头1个

6、Φ10卡套转φ8卡套转接头1个

7、Φ6卡套球阀1个

8、Φ6三通球阀 1个

9、过滤器滤芯 2个 备件
