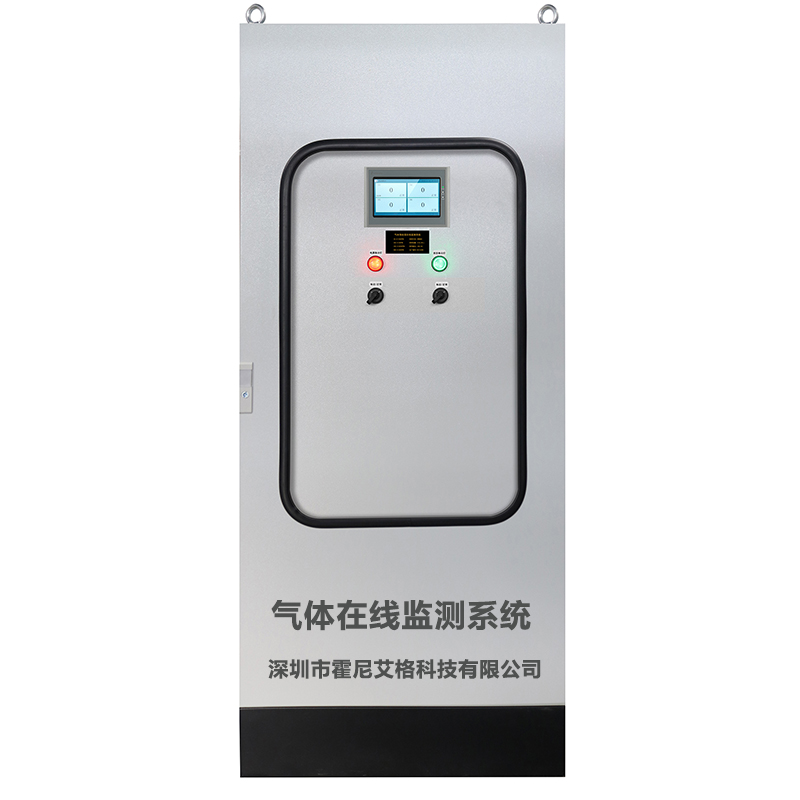

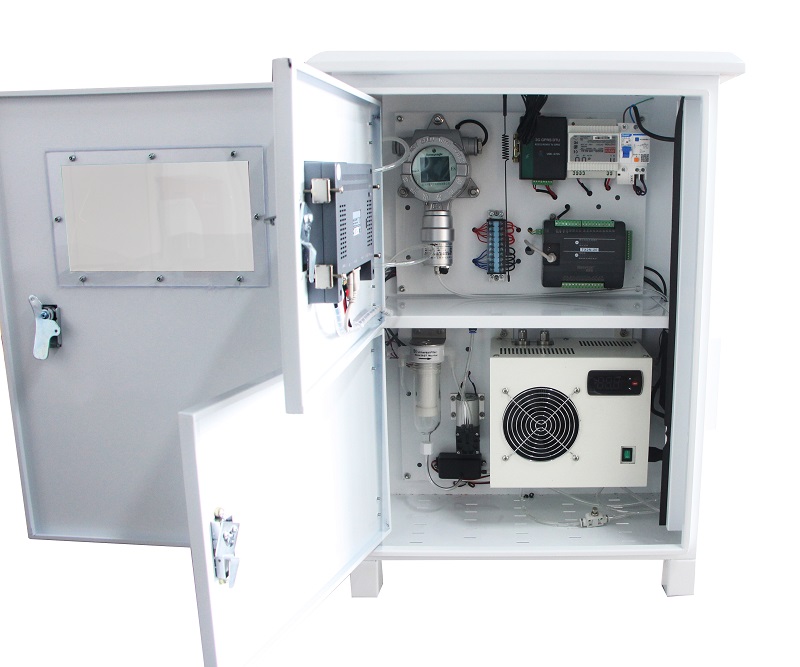

窑炉废气在线监测系统

产品型号: HNAG6200

产品描述: 预处理系统箱体结构采用碳钢制作,气路及各连接部件采用不锈钢和四氟乙烯材质,带有前置降温,精密滤芯的过滤器及反吹清洁装置。

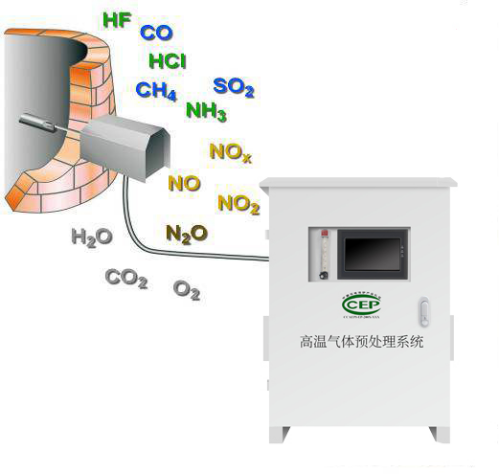

产品应用: 适用锅炉、加热炉、窑炉(水泥窑炉、玻璃窑炉、陶瓷窑炉等)焙烧炉、焚烧炉、焦炉等燃烧设备的烟气、尾气、废气、排气等气体采样、气体净化、环保排放等。适合农业大棚、实验室、冷库、高温炉等高温或低温的场合使用

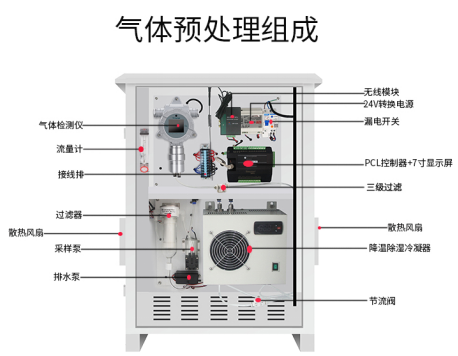

一、介绍

预处理系统箱体结构采用碳钢制作,气路及各连接部件采用不锈钢和四氟乙烯材质,带有前置降温,精密滤芯的过滤器及反吹清洁装置。

带有前置涡流降温冷却盘管先行降温。

带有温度检测功能,温度过高保护。

系统内有两个带有精密滤芯的过滤器,过滤粉尘或颗粒杂质。

系统带采样管高压气体反吹功能,通过时间可调的时间继电器控制电磁阀控制气路切换,向采样管中反吹压缩气体,以保证采样管路畅通无堵塞。

系统内有无刷防腐气泵抽取采用气体,蠕动泵排除冷凝水。

带有电子冷凝器,气体进入检测仪前去除水汽。

带有标准气体通入接口和切换阀,方便对检测仪的调零和标定操作。



 二、主要参数

1. 箱体材质:碳钢材质;气路管道材质:四氟乙烯管和不锈钢接头

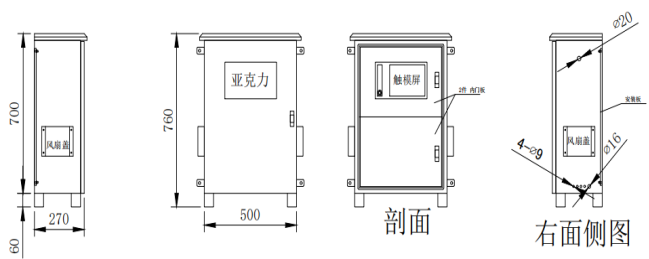

2. 外观尺寸:800×500×1600mm(L×W×H)

3. 防护等级:箱体外壳IP34,内部检测仪IP65

4. 使用环境温度:0℃-50

5. 使用环境湿度:<95%RH

6. 样气输入温度:前端可根据选配的降温部件,温度可达1000,后端进入预处理箱体前<60℃。

7. 样气流量:采样流量约为240L/H

8. 过滤器过滤精度1-5微米

9. 降温除水样气输出温度4-6电子冷凝器温度的设定可调

10. 样气接口尺寸:Φ6卡套接口

11. 仪表风(压缩气体)接口尺寸:Φ6快插接口

12. 排水排气返回气接口尺寸:Φ6快插接口

13. 标准气体接口:Φ6快插接口

14. 压缩气气压要求:0.5MPa,<0.9MPa

15. 工作电压:AC220V供电

16. 功率: 100W

17. 检测仪信号输出方式:RS485接口的数字信号(MODBUS RTU协议)和三线制的4-20mA模拟信号两种方式

18. 预热时间: 5min

1、 电源输入:220AC

2、 工作功率:50-80W

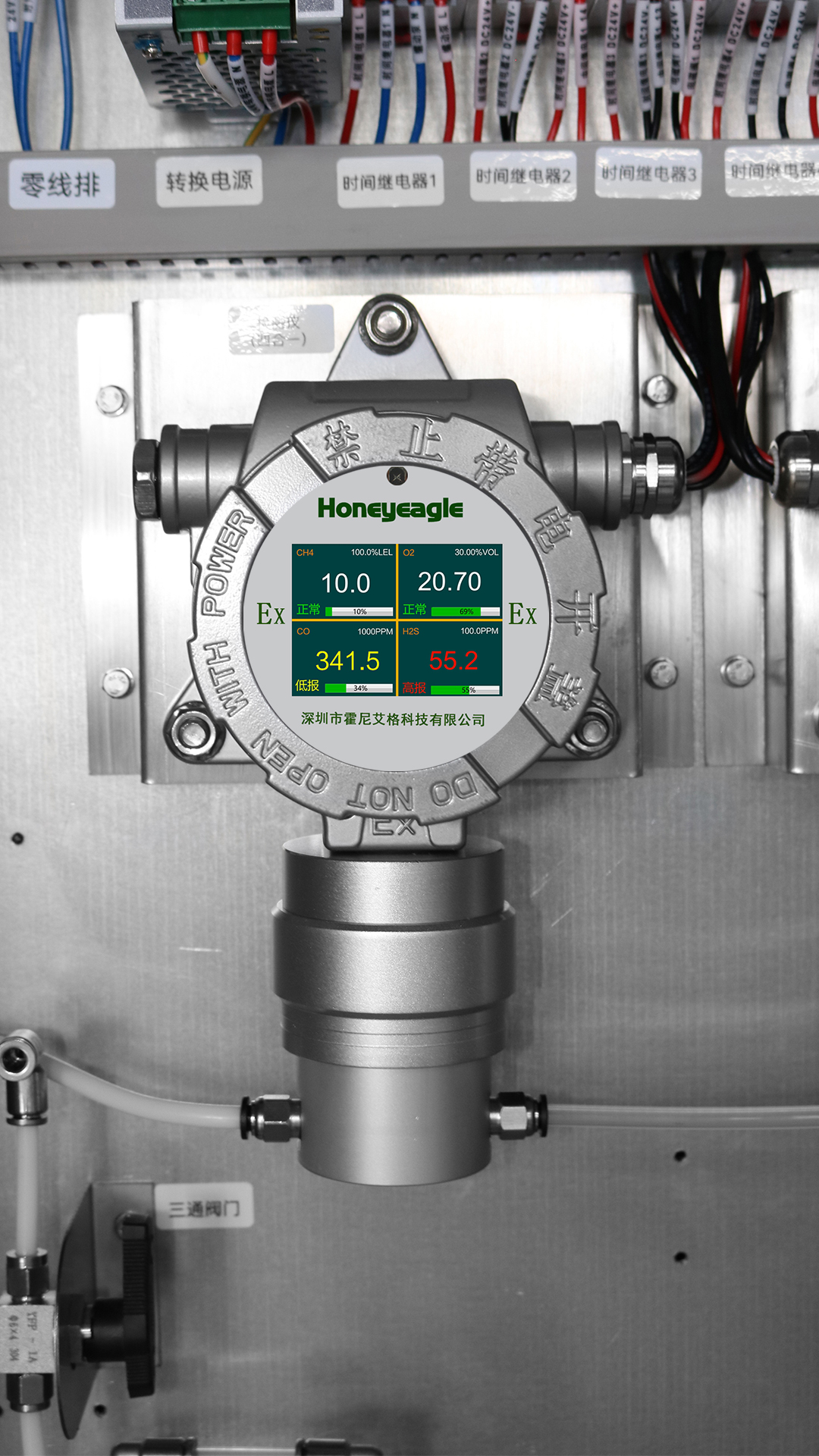

3、 传感器类型:电化学、红外NDIR、PID、催化燃烧

4、 气体种类:可燃及各种有毒气体

5、 采样方式:泵吸式;

6、 气体量程:0-500.00mg/m3 (更多量程联系客服)

7、 精确度: ≤±2%FS

8、 分辨率: 0.01mg/m3

9、 重复性: ≤±2%FS

10、 零点漂移: ≤±2%FS/6h

11、 跨度漂移: ≤±3%FS/6h

12、 响应时间: T90≤10 S

13、 通信方式:4-20mA/RS485数字信号(直接上传环保局平台)

14 报警方式:声光报警;显示屏:7寸触摸

15 工作温度: -20~60度;

16 工作湿度: 0~90%RH(无凝结)

17 使用寿命: 传感器(2年)、仪器(5年);



三、安装与调试

1.预处理箱体安装

本预处理箱体需安装放置在水平且没有震动的地方。供电及信号电缆从箱体左侧接入箱体内部。



2.预处理管路安装



本预处理系统有四个管路需要在安装现场连接。分别对应的是φ6接口的出气口、排水排气口、采用进气口、压缩空气接口

连接外部的压缩空气、采样进气和返回气管路接口在从箱体右侧。

序号

接口

接头规格


1

采样气接口

Φ6卡套接头

接入采样的气体入口。

2

压缩空气接口

Φ6快插接头

接入经除尘、干燥的缩空气、氮气之类的气体作为系统内的气路反吹的气路来源。

3

排水排气接口

Φ6快插接头

预处理抽取的气体旁路和冷凝器汇合后的气体,会有一些液体排出。

4

排气接口

Φ6快插接头

经检测仪检测后的气体排出

注意事项:因出气口是经过检测仪出来的气体,气体压力小,流量小。在返回管道时,返回管路不可竖直向上返回管道。应尽量保持水平或向下方安装返回管道。

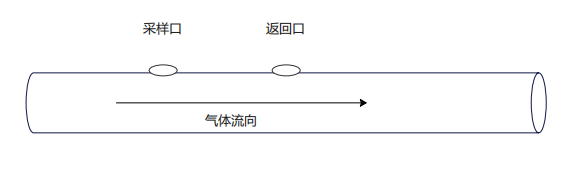

法兰盘在管道或烟囱口的开孔位置说明,根据管道内的气体流向,采样口法兰开孔处在前,返回气法兰开孔处在后,两个孔间隔距离不小于0.5米。例如下图:
