粮仓有毒有害气体无线监测

1.  气体检测仪信号传输之概述

     目前基本有两种数据传输方式，有线数据传输和无线数据传输。如果用有线来传递数据，技术简单、成熟，易于实现;但施工布线工作量大，网线易受人为破坏，线路损坏后，故障点不易查找。如果使用无线系统，施工很简单，系统好维护，故障好查找，因此无线传输将在很多领域都有应用,也是以后发展的主流方向。

2.  气体检测仪监测系统简介

     本项目情况为粮仓有害气体浓度监测，主要监测气体种类有一氧化碳、瓦斯、硫化氢、氧气、二氧化碳五种气体的气体监测项目和粮仓温湿度监测，粮仓有限空间定义为封闭或者部分封闭，与外界相对隔离，出入口较为狭窄，作业人员不能长时间在内工作，自然通风不良，易造成有毒有害、易燃易爆物质积聚或者氧气含量不足的空间。

仪表本身配置的无线信号模块，采用的数据无线传输距离可达2-3公里。通过无线信号传输模式到监控中心集中数字管理模式.做到统一智能化管理.具体系统描述见系统构成如下。

气体检测仪表系统构成

由于传输距离比较远，计划采用无线GPRS网络组网传输和扩频技术2种方式结合使用。在环保中控室设置监控终端。配套一套集中监控软件。系统组成如下：

1、有毒气体探测器实时监测（主要有一氧化碳检测仪、瓦斯检测仪、硫化氢检测仪、氧气检测仪、二氧化碳检测仪）。

2、探测器RS485 modbus信号输出，通过嵌入式的无线射频模块，无线发送到控制器上，在无线接收模块处连接远距离GPRS网络模块对接中控室进行无线无缝传输监控。

3、控制中心：监控电脑一套（或由用户现有电脑作为监控主机）。

气体检测仪表：多种气体可以做成多合一气体检测仪，最多为四种气体组合。温湿度可以同时集成一起检测。

通过现场仪表的电口RS485及接口，统一汇集接入GPRS模块，利用网络技术实现无地域限制的传输。如果遇到现场区域面积大，可采用光纤连接后在进入GPRS信号模块中。

系统介绍： 本项目组成部分：一台主机，多套现场仪表,组成无线GPRS网络,只要有移动手机信号的地方都是可接收和传输数据的。因此无距离限制是GPRS模块无线网络信号传输的优势。

1、无线气体检测仪GPRS模块：：:

1， 传输距离不是问题，只要有手机信号的地方就能接收和发送数据。

2， 数据信号稳定。不易出现数据丢包。

3、施工成本低，安装方便。

4、数据传输成本低，多方监控更方面。

气体检测监控中心：

电脑主机： 一台（可考虑用户现有电脑），也可多台电脑登陆服务器监测数据。

监控软件：一套，或多台电脑安装，

通讯方式：仪表： RS485- MODBUS通讯协议  GPRS无线数据网络2G或3G视数据大小考虑

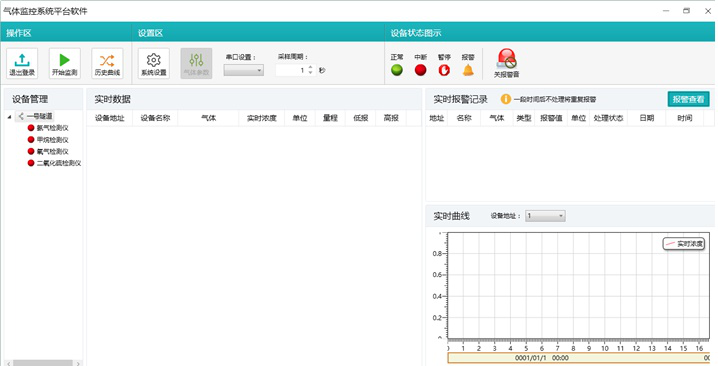

监控系统软件功能说明： 1），可远程监控现场各个探头的浓度。

2可查看历史数据。

3图表，曲线，数字多方位展现现场浓度变化。

4远程修改报警设置。

5可存储，打印，记录各个探头的浓度数据。
