仓库气体监测系统方案
一、为何安装可燃、有毒有害气体设备
危化品仓库，是存在各种化学品的场所，可能会存在可燃气体或有毒有害气体泄漏的情况。所以安装有毒/可燃气体报警器是一种有效的安防措施。防爆型化工厂仓库有害泄漏报警器,可燃气体报警装置安装位置有什么规定、可以有效的检测出可燃气体的浓度，预防气体泄漏后可燃气体浓度超标？
可燃有害气体报警器 型号HNAG1000-EX-F可以有效的检测出可燃有毒性气体的浓度，预防气体泄漏后可燃有毒性气体浓度超标。可燃有害气体报警器是由气体报警控制器和气体探测器两部分组成，控制器可放置于值班室内，主要对各监测点进行控制，可燃有毒性气体探测器安装于气体最易泄漏的地点，气体探测器的核心部件为内置的气体传感器，可燃气体传感器检测空气中可燃气体的浓度。气体探测器将传感器检测到的可燃气体浓度转换成电信号，通过线缆传输到控制器，可燃有毒性气体浓度越高，电信号越强，当气体浓度达到或超过气体报警控制器设置的报警点时，气体报警控制器发出报警信号，并可启动电磁阀、排气扇等外联设备，自动排除隐患。
可燃有害气体报警器是严格遵循的国家标准为GBT 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》和GB15322.1-2003《测量范围为0～100％LEL的点型可燃气体探测器》，GB16808-2008《可燃气体报警控制器》可燃气体泄漏报警控制器外形美观、显示界面清晰、操作简单，产品整机采用模块化结构设计，便于维护。
防爆型可燃有害气体报警器防爆认证等级为Exd II CT6,可以固定安装在有被测气体泄漏的室内、外危险场所。可燃有害气体报警器采用进口传感器，测量精度高，稳定性好，抗中毒，抗干扰能力强。壁挂式可燃有害气体报警器可以有效的检测出可燃气体的浓度，预防可燃气体泄漏后气体浓度超标。

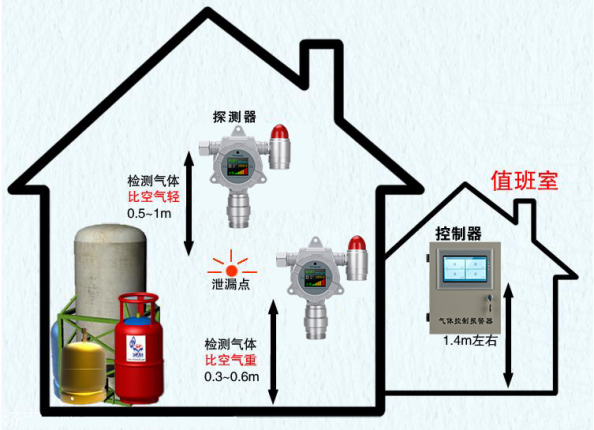

二、安装示意图：
仓库安装可燃气体报警器的数量是多少?首先根据面积确定安装几个气体报警器，一般一个探测器覆盖面积在 30-50 平方左右， 所以用户可以根据自己的场所来确定几个探测器。控制器是非防爆的，一般安装在值班室，实时显示浓度以及报警提醒。我们的报警系统可以
联动阀门、排风扇、喷淋、以及声光报警灯。
三、产品介绍：
可燃气体检测仪：量程：0-100%LEL
●本安电路设计，防爆认证，二级防雷、防静电，防雷和防静电能力超过国家标准，抗高强度脉冲浪涌电流冲击。高可靠性和稳定性。
●标准总线RS485和4～20mA标准信号同时输出，1组继电器开关量输出，可选频率输出 200-1000Hz 、Hart协议信号、1～5V输出、无线传输(10-50公里或不限距离)。可以有线或无线远程实时监控，将数据上传到手机或通过局域网、互联网传输到环保局、其他监控中心、监控设备、监控电脑，通过免费上位机软件或气体报警控制器实时监控现场的浓度。
●兼容各种二次表、数据采集模块、PLC、DCS系统，可直接驱动电磁阀、风机、报警器等设备，也可以通过驱动中间继电器来驱动大功率设备。
●标配红外遥控器，可以实现在危险场合免开盖操作，比如：修改报警点、浓度校准、零点校准、消音、恢复出厂、进入菜单、
●2.5寸高清彩屏(TF)显示实时浓度、温度、湿度、
●自动跟踪零点防止漂移，温度补偿、多级校准，能同时符合国标和各个地区的地方、省级计量局标准
可燃EX气体探测仪详细参数 | |||
工作电压 | DC5V±1%/DC24±1% | 波特率 | 9600 |
测量气体 | 可燃EX气体 | 检测原理 | 红外/催化燃烧 |
采样精度 | ±3%F.S | 响应时间 | <10S |
重复性 | ±1%F.S | 工作湿度 | 0-95%RH |
工作温度 | -30 ～ 50℃ | 长期漂移 | ≤±1%（F.S/年） |
存储温度 | -40 ～ 70℃ | 预热时间 | 10S |
工作电流 | ≤50mA | 工作气压 | 86kpa-106kpa |
安装方式 | 固定安装 | 质保期 | 1年 |
输出接口 | 多种 | 外壳材质 | 铝合金 |
使用寿命 | 3-5年 |
外型尺寸 | 183143107mm(L×W×H）1.5Kg |
测量范围 | 详见选型表 | ||
输出信号 | 标配：RS485，4-20mA | ||
温度检测仪，量程：0-100%RH
（1） 原装进口传感器，自动温度补偿、零点漂移及满量程漂移补偿.
（2） 防高浓度气体冲击的自动保护及传感器故障自检功能.
（3） 电路防护设计，大大降低安装和使用过程中的故障率.
（4） 红外遥控方式，不开盖即可对探测器进行调整，安全方便.
（5） 全量程范围温度数字自动跟踪补偿，保证测量准确性.温度补偿、多级校准，能同时符合国标和各个地区地方、省级计量局标准
温湿度 PH 探测仪详细参数 | |||
工作电压 | DC5V±1%/DC24±1% | 波特率 | 9600 |
测量气体 | 温湿度 PH | 检测原理 | |
采样精度 | ±2%F.S | 响应时间 | <10S |
重复性 | ±1%F.S | 工作湿度 | 0-95%RH |
工作温度 | -30 ～ 50℃ | 长期漂移 | ≤±1%（F.S/年） |
存储温度 | -40 ～ 70℃ | 预热时间 | 10S |
工作电流 | ≤50mA | 工作气压 | 86kpa-106kpa |
安装方式 | 固定安装 | 质保期 | 1 年 |
输出接口 | 多种 | 外壳材质 | 铝合金 |
使用寿命 | 3-5 年 |
外型尺寸 | 183143107mm(L ×W×H）1.5Kg |
测量范围 | 详见选型表 | ||
输出信号 | 标配：RS485，4-20mA | ||
控制主机：
1.密码登录，防止不相关人员误操作；
2，通道自由设置，方便用户灵活配置；
3，历史数据查询、U 盘导出；
4，历史报警查询、U 盘导出；
5，历史数据记录时间间隔可设置；
6，历史数据清除、历史报警清除、恢复出厂设置；
7，4 种报警方式自由设置；
8，时间显示、设置；
9，密码修改；
10，同时支持最多 32 路 485 设备＋16 路 4-20mA 设备；
11，被打开通道数据的实时趋势图、历史趋势图，方便用户直观查看数据趋势；
12，PLC 自带 8 路无源干接点输出，可根据用户需求配备继电器扩展模块等等。
13功耗：小于 7W
14测量单位：ppm、ppb、%LEL、%VOL、mg/m3、mg/L、g/m3、ug/m3、%rh、℃、MPa、KPa、Pa 等等
15安装方式：壁挂式
16报警设定：4 种方式自由设定
17接收信号：4-20MA、RS485（标准 Modbus 协议）
18报警方式：蜂鸣器报警及报警信息实时显示
19存储：可存储 2000 条报警记录；可存储 10 万条历史数据；报警记录及历史数据均可用 U 盘导出
20输出触点：PLC 自带 8 个常开触点，触点容量 24VDC/10A 或 AC220V/1A，继电器扩展模块，触点容量 30V/3A 或 250V/3A。
21输出触点可交互配置
22温度：0~55℃,湿度:10~90%RH
四、安装案列：
深圳市霍尼艾格科技有限公司专注于气体检测报警器，易燃、易爆、有毒有害气体检测报警设备、环境监测分析仪器和水质分析仪及提供完整的工业安全和环境监测系统系统解决方案的专业制造商，是集研发、设计、生产制造、销售和服务于一体的国家高新技术公司，公司致力于成为国内最专业的现场检测仪器及系统解决方案供应商。
