垃圾焚烧发电厂有毒有害气体在线监测方案

行业概述：

垃圾发电厂在生产运行过程中，主要区域会产生对生产及人身健康造成危害的可燃及有毒有害气体，故需在以上几个主要区域安装气体检测报警仪，实时监控气体浓度数据，提前预警，防范未然。

解决方案：
监测位置：渗滤液沟道间、卸料平台（泵吸式）；垃圾仓（泵吸式）；蓄电池室（2个固定式氢气气体检测仪）；激波吹灰系统（2个固定式乙炔气体检测仪）；燃油泵房（2个固定式柴油气体检测仪）；飞灰养护间车间（2个固定式氨气气体检测仪）。

产品型号：HNAG1000-H2-F

微信：18924603992

泵吸式预处理系统：泵吸式用于有限空间密闭空间、环境温度过高、湿度大、粉尘颗粒物过多等环境下监测，泵吸式预处理主要为减温、除湿、除尘有效的保护传感器，更快监测到环境实时浓度。

监测气体：氢气、乙炔、柴油、氨气、（可燃、硫化氢、一氧化碳、氧气）。

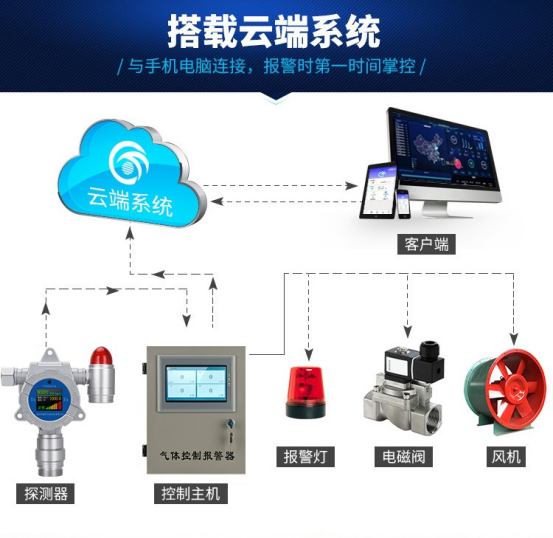

数据传输：根据现场情况确定每个监测区域安装几组气体检测报警仪，所有检测仪自身均具备实时数据显示及声光报警的功能，可将数据和报警信息通过4-20mA电流信号或RS485总线制数字信号形式传输到每个就近区域的气体报警控制器，再通过RS485总线制数字信号、GPRS无线传输或其它形式传至中央控制室的集线器控制箱，再传输到PLC或DCS系统，可实时查看现场监测的数据，多重安全监测方式确保生产及人身安全。

方案构成：
气体检测报警仪、气体报警控制器、屏蔽电缆线、交换机、PLC、DCS、客户端气体在线监测软件平台、监控中心监控平台系统等。

方案执行的规范或行业标准：
《爆炸和火灾危险场所电力装置设计规范》GB 50058-92
《工业自动化仪表工程施工及验收规范》GBJ 93-86
《石油化工企业信号报警、联锁系统设计规范》SH 3018-1990
《石油化工仪表工程施工技术规程》SH 3521-1999
《石油化工可燃气体和有毒气体检测报警设计规范》GB50493-2009
《可燃气体报警控制器技术要求和试验方法》GB16808-2008
《作业环境气体检测报警仪通用技术条件》GB12358-2006
《爆炸性气体环境用电气设备 第1部分：通用要求》GB3836.1-2010
《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》GB3836.2-2010
